999000系列组装式电动泵
产品说明
概述：
该电动泵特别适合于中小型机械的润滑，它们可用于各种油和油脂润滑系统，由于其价格低廉性能优越和质量可靠已得到广泛的应用。999系列泵在维修时容易拆解，保证非常高的可靠性，可快速调节以适应不同的工况。
基本结构：
电机
减速箱
单独或双泵单元
油箱
钢结构油箱配备了低液位指示器和电接点，如润滑剂是油，则油箱还配备了注油过滤器。
请在订货时说明电压,频率和相数.
|
电机
转速
(转/分) |
输出(立方厘米/分 |
最大
压力
(bar) |
金属油脂箱3公斤 |
金属油脂箱5公斤 |
金属油脂箱10公斤 |
金属油脂箱30公斤 |
金属油箱3升 |
金属油箱5升 |
金属油箱10升 |
金属油箱30升 |
透明油脂箱3公斤 |
透明油脂箱5公斤 |
|
交流
1500转 |
1.4-8.5
2.5-17
5-33 |
750
400
200 |
999234
999236
999232 |
999214
999216
999212 |
999224
999226
999222 |
999204
999206
999202 |
999244
999246
999242 |
999264
999266
999262 |
999274
999276
999272 |
999254
999256
999252 |
999414
999416
999412 |
999424
999426
999428 |
|
直流
24伏
2200转 |
2-14.5
3.6-25.5
7.2-51 |
750
400
200 |
999634
999636
999632 |
999614
999616
999612 |
999624
999626
999622 |
999604
999606
999602 |
999644
999646
999642 |
999664
999666
999662 |
999674
999676
999672 |
999654
999656
999652 |
999684
999686
999682 |
999694
999696
999698 |
|
交流
1500转 |
9.5
17
33 |
750
400
200 |
999334
999336
999332 |
999314
999316
999312 |
999324
999326
999322 |
999304
999306
999302 |
999344
999346
999342 |
999364
999366
999362 |
999374
999376
999372 |
999354
999356
999352 |
999514
999516
999512 |
999524
999526
999522 |
|
直流
24伏
2200转 |
14.5
25.5
51 |
750
400
200 |
999734
999736
999732 |
999395
999712
999716 |
999724
999726
999722 |
999704
999706
999702 |
999744
999746
999742 |
999764
999766
999762 |
999774
999776
999772 |
999754
999756
999752 |
999784
999786
999782 |
000794
999796
999792 |
|
直流
12伏
2200转 |
14.5 |
350 |
999380 |
|
|
|
999390 |
|
|
|
999385 |
|
技术参数：
操作压力：到75Mpa
输出:
固定的: 到33立方厘米/分钟-1500转/分
可调的: 到51立方厘米/分钟-2200转/分
润滑剂: 油: 粘度Min15cSt 油脂: NLGI 2
操作温度：-20到+100度之间
电 机:交流电机:
3301137 三相220/380伏,50赫,0.12千瓦
3301269 单相220伏,50赫,0.12千瓦
直流电机:
3301288 24伏,120瓦; 3301274 12伏,100瓦

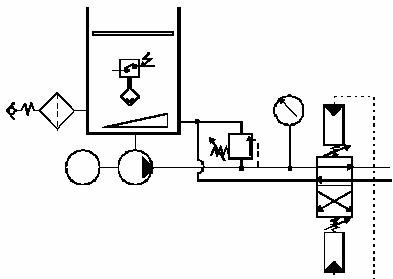

原理图：
安装/操作：

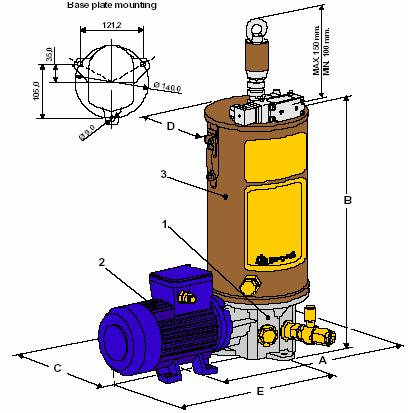

Dimensions.外形尺寸：
|
泵 |
尺寸mm |
|
A |
B |
C |
D |
E |
|
3 |
390 |
340.5 |
220 |
160 |
292 |
|
5 |
390 |
400.5 |
220 |
160 |
292 |
|
10 |
442 |
505 |
220 |
262 |
292 |
|
30 |
472 |
673 |
220 |
262 |
292 |
附件：
辅助泵：供货时仅包括一台泵,但设计是按二台泵设计的.这样,既可以给单独的二条管线供油也可以将出口连接起来给一单独管线双倍供油.
第二台泵的订货件号如下表:
|
第一台泵件号的最后一位数 |
999泵的特性 |
第二个泵头 |
第二台泵的活塞直径(毫米) |
|
输出(立方厘米/分) |
压力(bar) |
件号/流量 |
|
可调节输出 |
固定输出 |
可调节输出 |
固定输出 |
|
4 |
1.4-9.5 |
9.5 |
750 |
299041 |
299039 |
6 |
|
6 |
2.5-17 |
17 |
400 |
299042 |
299040 |
8 |
|
2 |
5-33 |
33 |
200 |
299042 |
299040 |
8 |
再注油过滤器(使用于油脂箱):可拆装过滤器,可防止杂质和外部固体进入油箱,也防止油脂空气发泡现象.
件号299352是为金属油箱设计的.
件号299353是用于透明油箱的.
螺纹: G 1/2A UNI-ISO 228/1
过滤器架(150目): 件号1113006
油箱回油管线过滤器的螺纹是Rp 1/4 UNI-ISO 7/1
安全旁通阀:有不同压力范围的产品供选择,它安装于出口管线上,起保护系统免受超压影响.
|
Part No.件号 |
Pressure range. 压力范围 |
|
299450 |
0-250bar |
|
299451 |
0-450bar |
|
299452 |
50-1000bar |
最高液位接点:除3和5升以外,所
有金属油箱能提供电气最高液位接点供油箱自动加油用.
油脂油箱: 电气液位接点件号为299197
普通油箱: 电气液位接点件号为291155

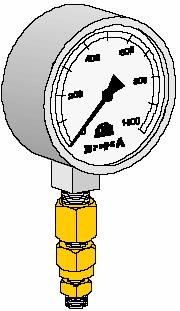

压力表:有不同压力范围的产品供选择:
件号299196: 0-50Mpa
件号291395: 0-100Mpa
安装组件：
999系列泵能配备一套组件，包括：注油过滤器，压力表，安全旁通阀和安装底板，请参考下表选购：
|
Last digit of pump Part No.
泵件号的最后一位数 |
Assembly Kit with By -pass Valve 配备旁通阀一套组件 |
|
1 Pumping unit第一台泵 |
2 Pumping Units 第二台泵 |
|
4 |
299462 |
299463 |
|
6 |
299462 |
299463 |
|
2 |
299474 |
299475 |

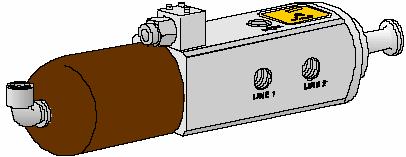

换向器：
在双线式润滑系统内，下列可调节压力的换向器可供选择（当压力
超过设定值时自动切换）：
液压换向器：86198 压力到50BAR
86199 压力到300BAR
86200 压力到200BAR
电/气换向器它是通过末端的压力开关和连接到系统的电器控制设备的电磁阀控制换向的.
压力到500 bar.
件号 83300： 110V电磁阀 – 50Hz.
件号 83304： 220V电磁阀 – 50Hz.
件号 83308： 24V电磁阀 – 50Hz.
件号 83309： 24V DC电磁阀.

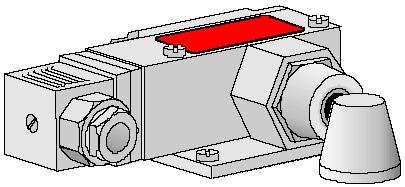

气动换向装置:
类似于电-气换向装置但没有电磁阀，它是由客户的设备直接驱动。件号：83301

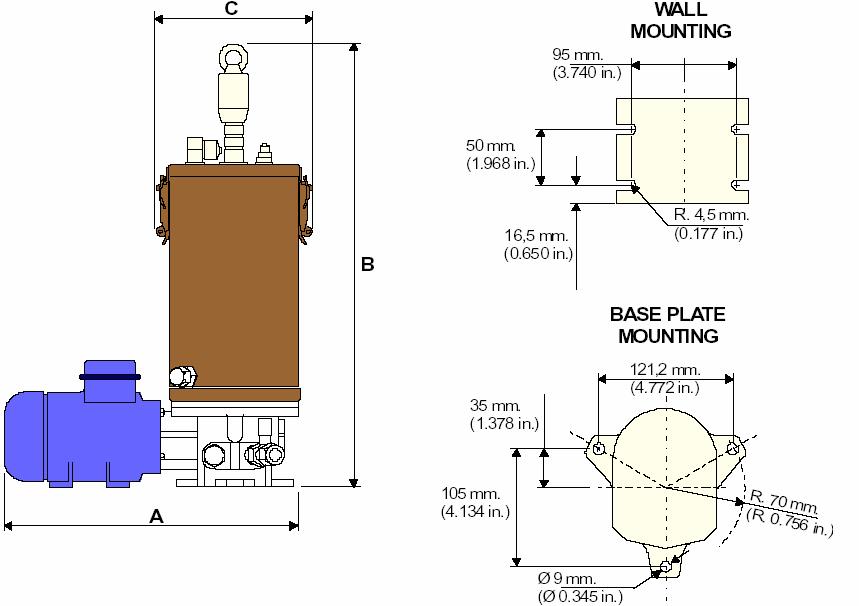

外形尺寸：
|
外形
尺寸 |
油脂泵 |
油泵 |
|
3Kg |
5Kg |
无拉杆 |
3L |
5L |
10L |
30L |
|
有拉杆 |
无拉杆 |
有拉杆 |
无拉杆 |
10Kg |
30Kg |
|
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
|
A |
300 |
300 |
300 |
300 |
423 |
453 |
300 |
300 |
423 |
453 |
|
B |
354 |
490 |
414 |
550 |
645 |
825 |
392 |
452 |
557 |
714 |
|
ΦC |
197 |
197 |
197 |
197 |
299 |
358 |
197 |
197 |
299 |
358 |
|
