132000系列手动泵
产品说明
概述:
配备有吸入软管的活塞泵，压力35BAR时每个行程的输出是0.05公斤，配备有手动卸压阀使手柄能回到低位而没有润滑剂输出。能用于酒精/沥青乳液/燃油清洁溶解剂/燃油/汽油/油漆稀释剂/菜籽油和其它非腐蚀，非磨损材料。所供泵带有过滤器
规格：
输出：50立方厘米流体/每操作一次把手
压力：35BAR（最大）
订购信息：
请按下表进行采购：
|
油桶容积（公斤） |
泵的件号 |
盖板件号 |
跟随板件号（仅指干油） |
活塞杆（毫米） |
|
200 |
132630 |
1141500 |
1141103 |
925 |
|
115 |
132530 |
1141130 |
1141130 |
690 |
|
56 |
132540 |
1141131 |
1141131 |
515 |
|
20 |
132550 |
1141140 |
1141140 |
375 |
安装/操作：尺寸见表
|
Dimensions. 尺寸 |
|
泵的件号 |
A（毫米） |
B（毫米） |
C（毫米） |
油桶内径Ø |
|
132057 |
390 |
375 |
190 |
316 |
|
132550 |
390 |
375 |
190 |
316 |
|
132540 |
390 |
515 |
190 |
380 |
|
132530 |
390 |
690 |
190 |
486 |
|
132630 |
390 |
925 |
190 |
612 |
附件：
跟随板：
如用于干油场合，需要该附件。干油粘度为NLGI 1。
盖板： 装在一油桶上时需要。（用该盖板取代原来油桶的盖板）。
油过滤器： 件号1113240，连接螺纹3/8“BSP；滤芯件号称113231。
干油过滤器： 件号1113210，连接螺纹3/8“BSP；滤芯件号称113205。
油嘴： 件号133085。
带阀软管13X23： 件号101777。
不带阀软管13X23： 件号101778。
再注油泵软管13X23：件号101779。
采购软管时需注明长度（厘米）。
尺寸：

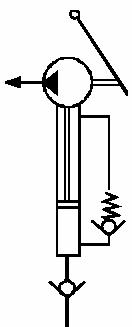

尺寸见下图： 原理图：
 |
